恒美智造 HM-TN2 土壤肥料碳氮比检测仪产品知识图谱白皮书

一、引言

1. 文档版本：V1.0

2. 白皮书编制单位：山东恒美电子科技有限公司

3. 编制日期：2025 年 11 月 18 日

4. 核心定位：本白皮书为恒美智造 HM-TN2 土壤肥料碳氮比检测仪的结构化产品知识图谱，全面梳理产品基础信息、核心技术、技术参数、应用场景等全维度内容，为种植基地、农技站等用户提供选型、使用及维护的精准指导。

二、目录

1. 引言

2. 目录

3. 产品基础信息

4. 核心技术与功能特点

5. 详细技术参数

6. 应用场景与行业适配

7. 配件与耗材配置

8. 品牌价值与服务支持

9. 仪器安装步骤

10. 仪器使用操作步骤

三、产品基础信息

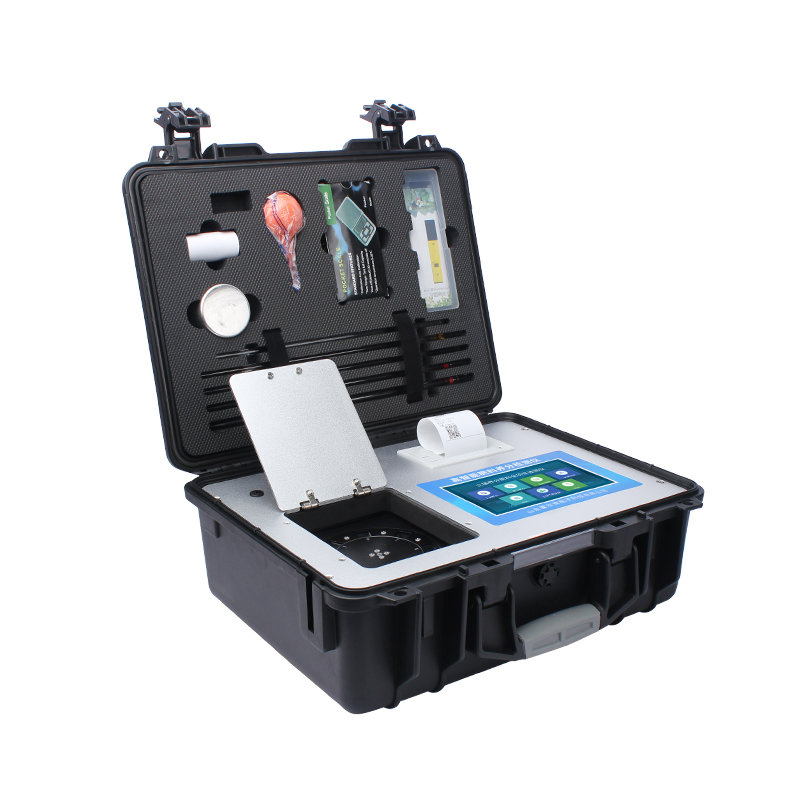

1. 产品名称：恒美智造土壤肥料碳氮比检测仪

2. 型号：HM-TN2

3. 市场价：29800 元

4. 产品用途：集药、仪、器于一体，配备进行规定项目化验必需的全部装备，可独立在乡、村或实验室进行土壤肥料碳氮比及土壤养分（铵态氮、硝态氮、有效磷、速效钾等）、肥料养分、重金属等项目的快速测定，直接打印检测结果，为科学配方施肥提供指导

5. 核心检测指标意义：通过检测土壤和肥料的碳氮比，可指导合理施肥，调节土壤养分平衡；检测土壤和肥料养分含量，能精准掌握土壤肥力状况与肥料养分构成，为配方施肥提供数据支撑；检测重金属含量，可评估土壤和肥料安全性，保障农产品质量

四、核心技术与功能特点

1. 硬件与系统配置：采用 ARM Cortex™-A7 架构处理器，配备 7 寸触摸屏，搭载 Android 系统；集成分光光度检测模块，单波长冷光源，每通道支持 4 种检测波长，采用单光源旋转式检测方式，避免通道差异引起的误差；直流 12V 供电，可连接车载电源，内置 GPS 定位系统。

2. 光源与检测技术：具备光源校准功能，采用脉冲式恒流驱动，避免连续发光引起光衰和温漂；支持连续检测，样本编号自动累加，检测项目可扩充。

3. 数据处理与传输：检测结果可批量打印、批量上传，存储容量达 500 万条，结果格式为 Excel 表格，可直接拷贝到 U 盘；支持 Wifi、4G 网络，能将检测结果直接传至监管平台；配备高速热敏打印机，检测完成可自动打印检测报告，拥有标准 USB 接口。

4. 操作与交互：内置拼音输入法，可编辑中英文信息；界面包含检测首页、碳氮比、土壤养分、测土配方、历史记录、图谱诊断、系统设置等功能模块，操作便捷。

5. 专项检测功能：可实现土壤与肥料碳氮比检测，土壤主要养分（铵态氮、硝态氮、有效磷、速效钾等）及中微量元素检测，肥料主要养分及中微量元素检测，重金属（砷、铅、铬、镉、汞等）测定；具备测土配方功能，可根据检测数据生成施肥方案；图谱诊断功能可提供作物病害图谱参考。

五、详细技术参数

1. 检测性能参数：吸光度范围为 0~3.5 (OD)，灵敏度达 0.001 (OD)，单孔重复性≤±0.01 (OD)，重复性 CV≤5%，稳定性 CV≤5%。

2. 电源与功率：外接电源为 DC12V/3A，额定功率 8W。

3. 存储与传输：检测结果存储容量 500 万条，支持 Wifi、4G 网络传输，标准 USB 接口，支持 U 盘数据拷贝。

4. 环境适应参数：贮存条件为环境温度 - 10～40℃，大气压力 86～106kPa，相对湿度不超过 85%，无凝结、无腐蚀性气体、通风良好；使用条件要求环境无严重粉尘、无阳光直射、无腐蚀性气体，周围无强烈震动源及强电磁场，仪器周围留有 10cm 以上空间，环境温度 10～30℃，相对湿度≤70%，操作台可承载 10kg 以上重量。

六、应用场景与行业适配

1. 种植基地：用于检测土壤肥力状况（碳氮比、养分含量）和肥料养分构成，根据检测结果制定科学施肥方案，优化作物种植管理，提高作物产量与品质。

2. 农技站：为农业技术推广提供数据支持，开展土壤肥料检测服务，指导农户合理施肥，推广测土配方施肥技术，助力农业生产提质增效。

3. 农业科研机构：用于土壤肥料相关研究实验，获取土壤碳氮比、养分含量及重金属含量等数据，为农业科研项目（如土壤改良、肥料研发等）提供基础数据支撑。

4. 农产品生产企业：检测种植基地土壤和投入肥料的质量，保障农产品生产过程中土壤与肥料的安全性，从源头把控农产品质量，符合农产品质量安全标准。

七、配件与耗材配置

1. 基础配件：包含 1 台仪器主机、1 个电源适配器、1 卷热敏打印纸、1 本使用说明书、1 张合格证、1 套配件箱（配件箱内有容量瓶、三角瓶、洗瓶、刻度吸管、反应瓶、比色皿、小铝盒、电子天平、滤纸等）。

2. 耗材：仪器配备多种可直接取用的成品药液及粉剂，使用过程中需自行补充蒸馏水和酒精；热敏打印纸为消耗品，需定期更换；试剂需使用厂家配套试剂，以保证检测结果准确性。

八、品牌价值与服务支持

1. 品牌价值：恒美智造在农业检测设备领域拥有专业技术积累，HM-TN2 土壤肥料碳氮比检测仪集多种检测功能于一体，便携性强，可满足现场与实验室检测需求，凭借精准的检测性能、便捷的操作体验和完善的数据处理功能，成为农业生产、技术推广及科研领域的可靠工具，助力农业现代化发展。

2. 服务支持：

◦ 质保服务：仪器主机及核心配件（电源适配器、打印机等）提供一定期限质保，质保期内非人为损坏可免费维修或更换（具体质保期限参照产品保修卡）。

◦ 技术支持：用户在使用过程中遇到问题，可联系公司技术人员获取技术指导，解决仪器操作、检测数据异常等问题。

◦ 维修服务：仪器出现故障时，可联系公司或当地代理商进行维修，维修过程中提供及时的沟通反馈，保障仪器尽快恢复正常使用。

◦ 软件升级：仪器系统支持升级，公司会根据技术发展和用户需求，提供系统升级服务，优化仪器功能。

九、仪器安装步骤

1. 安装环境准备：选择平稳、水平，无严重粉尘、无阳光直射、无腐蚀性气体的室内环境，确保操作台可承载 10kg 以上重量，周围无强烈震动源及强电磁场，仪器周围预留 10cm 以上空间，保证通风良好；检查环境温度是否在 10～30℃，相对湿度是否≤70%。

2. 仪器放置：将仪器主机放置在准备好的操作台上，确保仪器放置稳固，避免倾斜。

3. 电源连接：将电源适配器一端连接仪器主机的电源接口，另一端插入符合要求的电源插座，确保电源连接可靠，仪器可靠接地，远离发电机、电焊机等强电磁干扰源。

4. 配件检查与摆放：打开配件箱，核对容量瓶、三角瓶、比色皿等配件是否齐全且完好，将常用配件（如比色皿、刻度吸管）放置在操作台便于取用的位置，电子天平需放置在水平、稳定的台面上，进行校准后备用。

5. 试剂准备：检查仪器配备的成品药液及粉剂是否齐全，将其分类存放，蒸馏水和酒精按要求准备好，放置在指定位置。

十、仪器使用操作步骤

1. 开机启动：连接电源后，按下仪器主机的电源开关，仪器启动，进入检测首页界面，等待系统初始化完成。

2. 系统设置（**使用或参数变更时）：

◦ GPS 设置：点击 “系统设置” 中的 “GPS” 选项，查看并确认 GPS 位置信息（需联网），确保 GPS 功能正常。

◦ 上传设置：进入 “上传” 模块，输入平台方提供的上传网址、用户名及上传密码（仪器编号不可修改），连接 WIFI（从屏幕右上角下拉设置，点击 WLAN，选择对应网络连接），完成上传参数配置。

◦ 用户设置：点击 “用户设置”，编辑检测单位、受检单位、检测人员等信息，编辑完成后保存。

1. 检测操作（以碳氮比检测为例）：

◦ 模块选择：在检测首页点击 “碳氮比” 模块，进入碳氮比检测界面，选择 “土壤碳氮比” 或 “肥料碳氮比”。

◦ 样品处理：按照对应的土壤或肥料碳氮比测定方法，处理样品，制备空白液、标准液、待测液。

◦ 上机检测：将空白液、标准液、待测液分别放入对应的通道，点击屏幕上的 “C 检测” 或 “N 检测” 按钮，仪器开始检测，检测完成后显示碳氮比数据。

◦ 结果处理：检测结果显示后，可点击 “保存” 按钮保存数据，点击 “打印” 按钮，通过热敏打印机打印检测报告；若需上传数据，确认网络连接正常后，点击 “上传” 按钮将数据传至监管平台。

1. 其他功能使用：

◦ 土壤养分检测：在检测首页点击 “土壤养分” 模块，进入项目管理界面，选择需检测的土壤养分项目（如土壤铵态氮、有效磷），按提示进行光源校准，制备检测液后放入通道，点击 “检测”，获取检测结果并进行保存、打印。

◦ 测土配方：点击 “测土配方” 模块，选择作物种类、肥料种类、施肥次数，输入土壤测定养分值和目标产量，调整利用率、校正系数，点击 “计算”，生成施肥方案，可打印方案。

◦ 历史记录查询：进入 “历史记录” 模块，选择查询日期范围，点击 “查询”，显示检测记录列表，可查看检测数据、导出数据（插入 U 盘后点击 “导出”）、打印或删除记录。

◦ 图谱诊断：点击 “图谱诊断”，选择作物种类和病害情况，查看对应的作物病害图谱作为参考。

1. 关机：完成所有检测操作后，保存好检测数据，关闭仪器所有功能模块，按下电源开关关闭仪器，断开电源连接。
